汽车连接器中的接插件，是整车线束系统的关键节点。发动机舱、底盘、车门等这些部位常年暴露在雨水、洗车、涉水路况中，一旦接插件密封失效，水汽沿端子渗入，轻则信号异常，重则短路失效，直接影响行车安全。

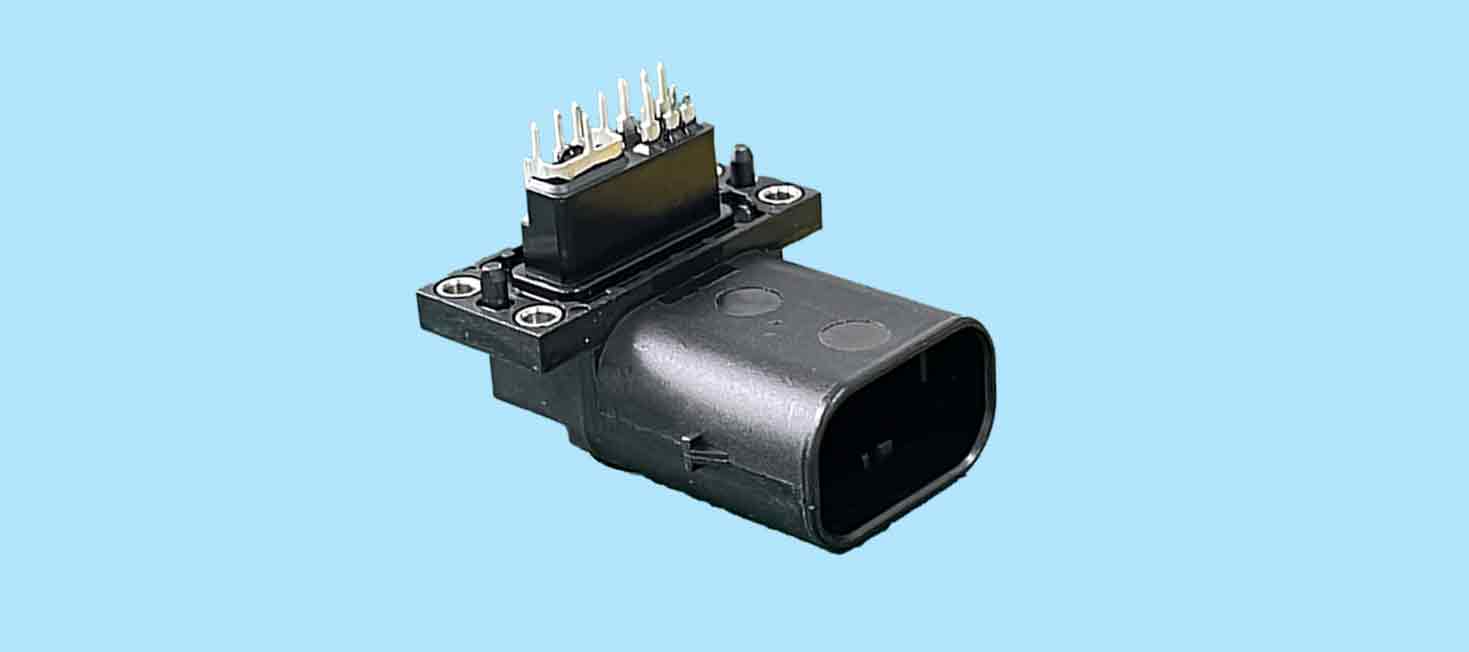

本次检测的是一款汽车接插件，客户要求产线全检，在装配生产中对产品进行气密验证，确保整车线束的防水可靠性。

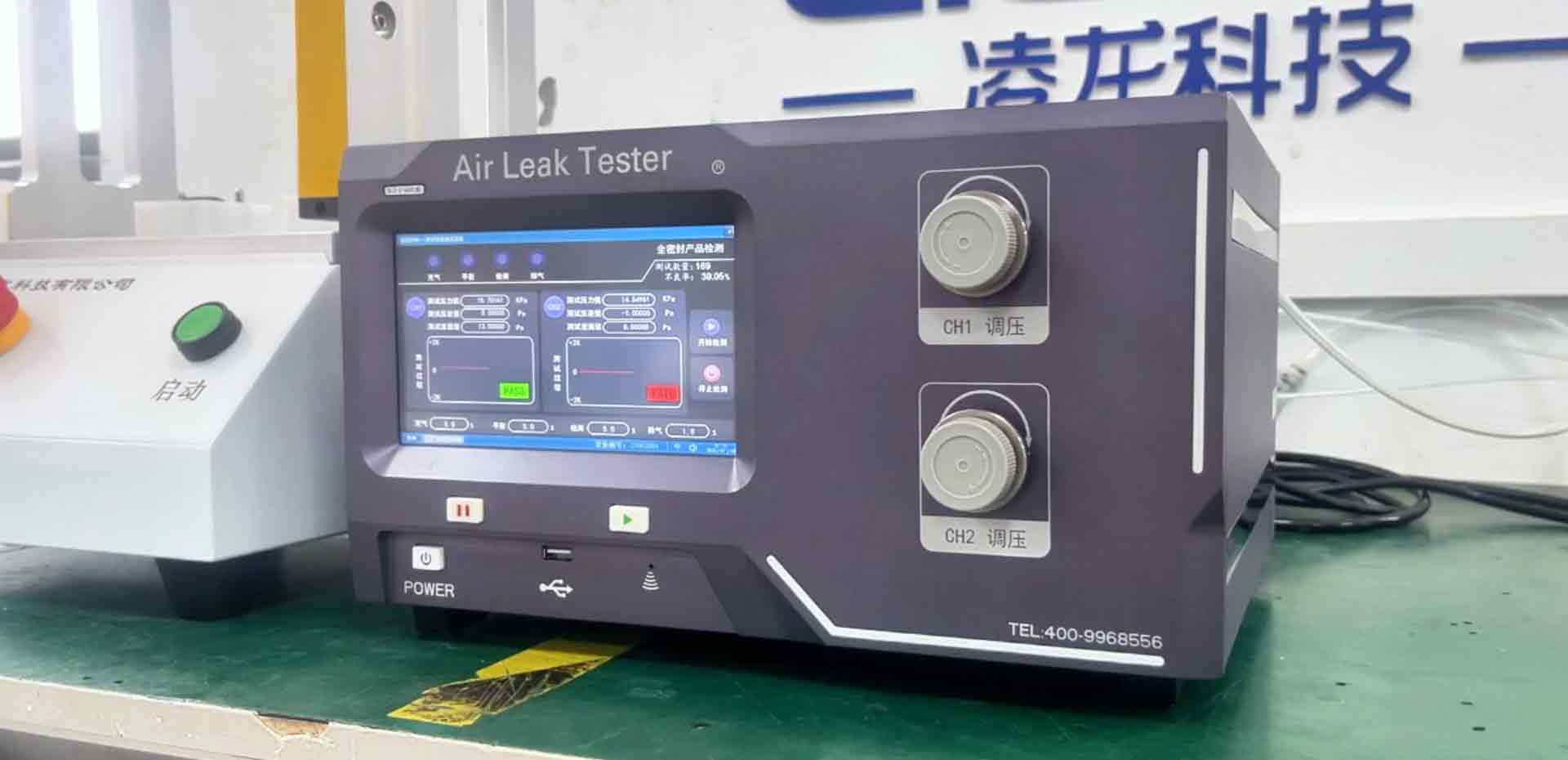

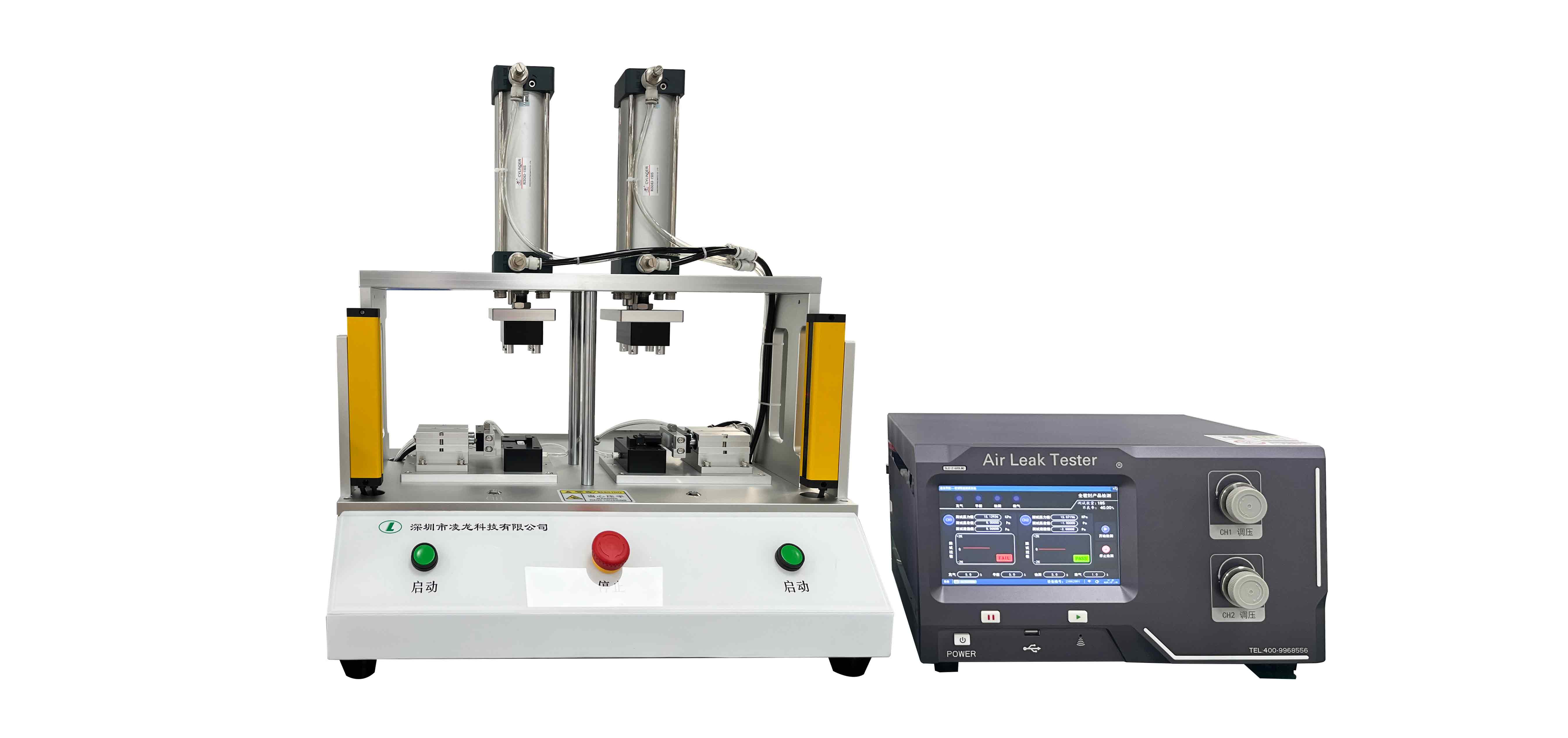

针对这款接插件的特点，我们匹配了凌龙SLC-2双工位差压气密性检测仪，并定制了开口式封堵工装治具。

SLC-2为双通道设计，可支持两个工位独立控制、独立判定。互不干扰，有效提升产线效率。

检测参数

检测压力设定为60kPa。接插件类产品结构紧凑、容积较小，60kPa的测试压力既能有效检出微小泄漏，又不会对塑胶外壳和端子造成损伤。检测流程分为四个阶段：充气、平衡、检测各10秒，排气1秒，单次总节拍约31秒。

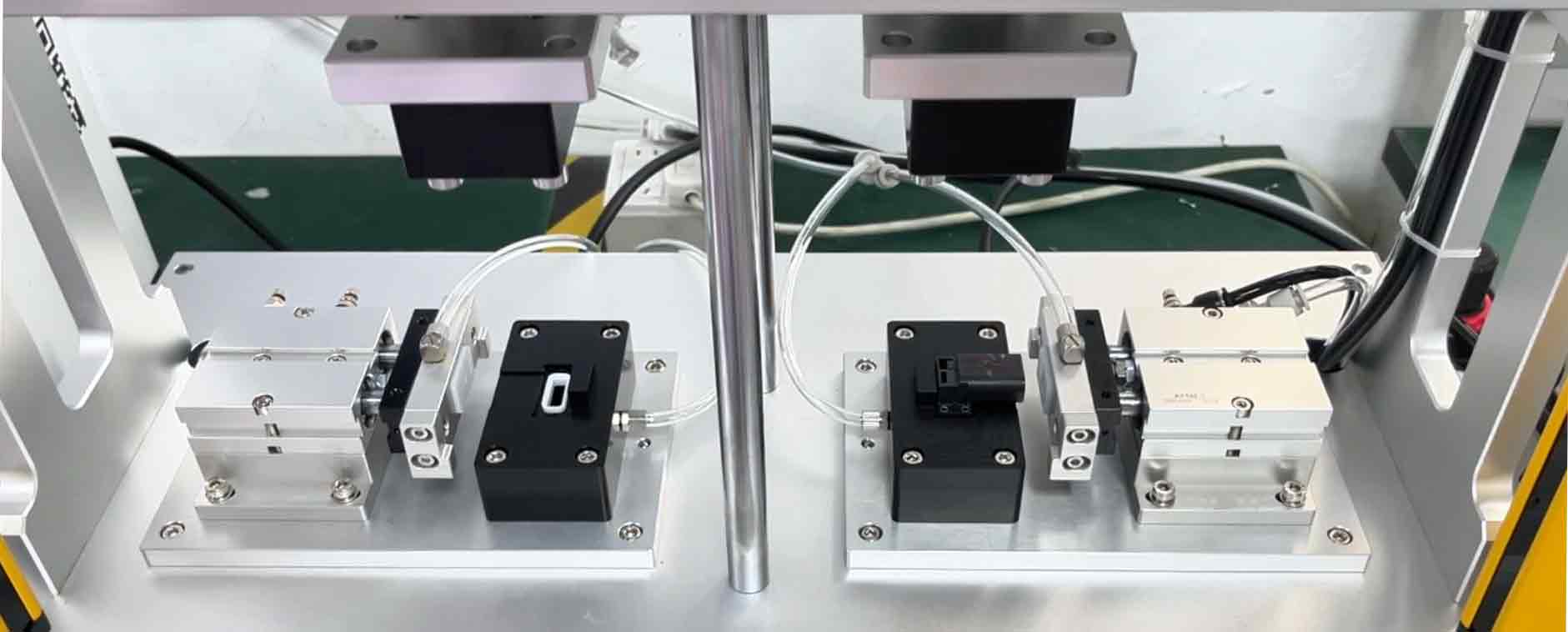

治具设计要点

开口式封堵：治具针对接插件两端开口设计仿形封堵结构，一次性完成线束端和对接端的同步密封。

仿形腔体：根据接插件外形定制，确保定位精准，不损伤端子

快速换型：适配不同规格接插件，切换便捷

检测流程

人工放料（将接插件放入左右工位治具）→ 按下启动键 → 治具自动压紧封堵两端开口 → 充气10秒 → 平衡10秒 → 检测10秒 → 差压传感器比对标准品与被测品压差 → 仪器自动判定 → 排气1秒 → 下料

判定标准

差压法通过与标准品（已知不漏的合格品）比对，直接读取两者的压力差值。设定泄漏判定阈值后，仪器自动判定：

泄漏值 ≤ 阈值 → OK（合格），绿灯亮

泄漏值 > 阈值 → NG（不合格），红灯报警

检测数据自动保存，支持导出追溯与MES对接。

汽车接插件的气密检测，容不得半点马虎。一个微小的密封缺陷，在整车运行震动和温度变化中就可能发展成泄漏点，影响线束信号传输的可靠性。

如果你的接插件或连接器产品也面临气密检测需求，欢迎留言或私信，凌龙工程师可提供方案评估与打样测试。
